電力電纜同架空線路一樣，也是輸送和分配電能的。一般來講，由于受安全方面，市容市貌及環境位置限制等特殊情況的約束，要采用電力電纜進行輸送電能。
下面就電力電纜（本文以10kV電纜為例，下同）在敷設、安裝、試驗幾個方面加以說明。
1、電力電纜的敷設
準備工作：檢查所敷設電纜是否符合規格要求，檢查電纜心線是否進水受潮，是否有機械損傷，檢查所需的各種材料、工器具是否合格、齊全。各項工作準備就緒，將電力電纜運輸?shù)焦ぷ鳜F(xiàn)場。
直埋式電纜的敷設施工：根據設計圖紙和現場情況決定電力電纜走向，丈量電纜路徑長度。根據路徑長度來截電力電纜，一般要留有1~2m的裕度；然后進行劃線，用白石灰在地面上標明電纜溝的位置和開挖寬度，其寬度要根據人體寬度和電纜數量確定，一般開挖寬度為0.5~0.6m，深度0.8m。挖溝時應垂直開挖，挖出來的泥土分別堆放在溝的兩旁，便于回填。電纜溝驗收合格后，在溝的底部鋪上100mm厚的沙層，以保護電纜。然后采用機械引力或人力進行電纜敷設，放入溝內，檢查合格后，電纜周圍再覆以100mm的軟土或沙層，蓋上保護蓋板，最后將溝兩邊的泥土回填至溝內，敷設電纜結束。
若事前已預挖好電纜溝，可直接將電纜放入電纜溝的電纜支架上，可省去挖溝一項。
2、電力電纜的安裝

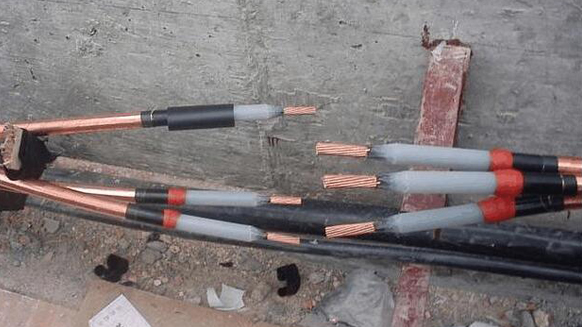

根據固定電纜支架至電氣連接頭的長度，割去塑料護套。
距剖塑口30mm處鋸鋼甲，并用塑料帶將鋼甲扎緊。
距鋼甲10mm處剖去內護套，用噴燈烘熱防腐層，并用砂布清理防腐層。
套進聚氯乙烯手套，用熱縮管將手套下口封住，在手套指口向上留20mm屏蔽層，并將半導電布層松開。
用自粘橡膠帶在管口上離半導電層5mm處包一應力錐，在應力錐上包兩層橡膠帶，同時將手指口封住。
做好相序標記，分別在三相心線上套上黃、綠、紅相色熱縮塑料管。
在戶外電纜的線心端部套上防雨罩，用自粘性橡膠帶加以固定。戶內電纜可省去此項。
根據線鼻子深度加5mm剝去線心絕緣，套上線鼻子，用空氣壓線鉗壓接好。
安裝電纜至電氣連接處。有必要時套上電力電纜保護管，防上腐蝕及機械損傷。
3、電力電纜的交接試驗及注意事項
絕緣電阻測量：兆姆表的加壓方式根據電纜心數確定，單心和多心電纜試驗原理是一致的，就是不加壓的心線和纜皮同時接地。測量時，對1000V以下電纜使用1000V兆歐表，對1000V及以上電纜使用2500V兆歐表，分別測得15s和60s的阻值。
注意事項：
·當電纜較長時，剛開始加壓時充電電流較大，兆歐表指示較小，應繼續測量。
·由于電纜電容很大，搖動兆歐表時速度要均勻，且轉速不得低于額定轉速的80%。
·測量完畢，應先斷開火線（加壓端）再停止搖動，以免電容電流對兆歐表反充電，損壞搖表。
·每次測量后要充分放電，放電時間不少于2min，操作時應使用絕緣工具，防止電傷。
·同一多心電纜的絕緣電阻不平衡系數應小于2。
·由于電纜絕緣電阻隨溫度和長度而變化，因此所測數值應換算到20℃時每km長的數值，然后作綜合分析。
直流耐壓和泄漏電流測量：現在大部分采用直流耐壓和泄漏電流測試儀，接線按儀器說明進行接線和操作。
試驗前，工作負責人應先檢查接線是否正確，接地是否可靠，調壓位置應在零位，微安表量程應在最大，工作現場安全措施齊全。
試驗時，應在0.25、0.5、0.75、1倍試驗電壓下停留1min以觀察和讀取泄漏電流，最后升到1倍試驗電壓，加壓5min，讀取泄漏電流。每次試驗完畢，應對地放電數次，時間不少于2min。測量結果三相不平衡系數應小于2，否則某心線有局部缺陷。
注意事項：
·耐壓試驗前后，均應測量絕緣電阻。
·對線心所加極性不同，電纜絕緣擊穿電壓也不同，試驗時應將負極接于纜心。
·試驗時應將電纜與其他設備的所有連線斷開。
·為了保證安全，高壓引線對地及設備要有足夠的距離，工作現場應設遮攔，并有專人看守。
