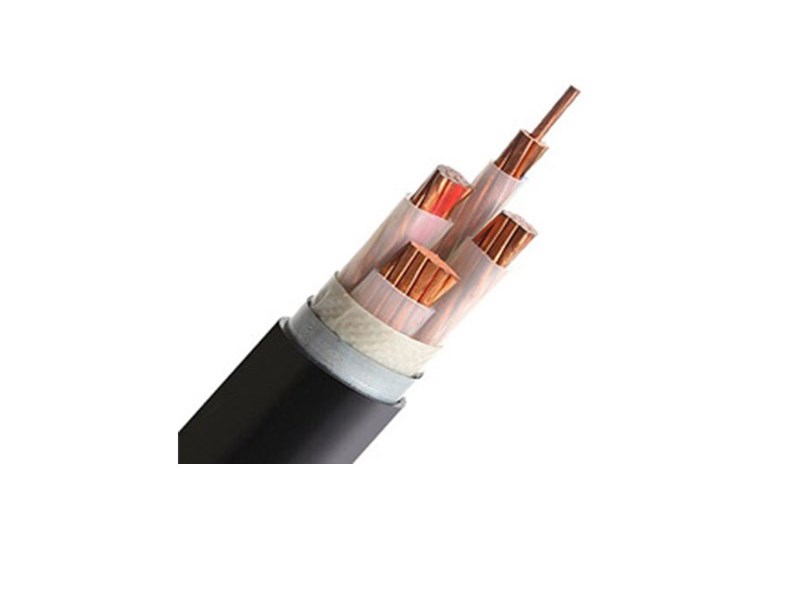

NA-YJV/NB-YJV 交聯聚乙烯絕緣聚氯乙烯護套A(B)類耐火電力電纜 可敷設在對耐火有要求的室內、隧道及管道中。
NA-YJV22/NB-YJV22 交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套A(B)類耐火電力電纜 適宜對耐火有要求時埋地敷設,不適宜管道內敷設。
NA-VV/NB-VV 聚氯乙烯絕緣聚氯乙烯護套 , 可敷設在對耐火有要求的室內、隧道及管道中。
NA-VV22/NB-VV22 聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套A(B)類耐火電力電纜 適宜對耐火有要求時埋地敷設,不適宜管道內敷設。
WDNA-YJY/WDNB-YJY 交聯聚乙烯絕緣聚烯烴護套A(B)類無鹵低煙耐火電力電纜 可敷設在對無鹵低煙且耐火有要求的室內、隧道及管道中。
WDNA-YJY23/WDNB-YJY23 交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套A(B)類無鹵低煙耐火電力電纜 適宜對無鹵低煙且耐火有要求時埋地敷設,不適宜管道內敷設。
耐火電纜簡介
耐火電纜是指在火焰燃燒情況下能夠保持一定時間安全運行的電纜。我國國家標準GB12666.6(等IEC331)將耐火試驗分A、B兩種級別,A級火焰溫度950~1000℃,持續供火時間90min,B級火焰溫度750~800℃,持續供火時間90 min,整個試驗期間,試樣應承受產品規定的額定電壓值。
耐火電纜廣泛應用于高層建筑、地下鐵道、地下街、大型電站及重要的工礦企業等與防火安全和消防救生有關的地方,例如,消防設備及緊急向?qū)舻葢?yīng)急設施的供電線路和控制線路。
使用條件
1、交流額定電壓:U。/U(V系列:600/1000V,K系列:450/750V,B系列:450/750V)。
2、電纜zui高長期工作溫度
(1)、阻烯聚氟乙烯絕緣及護套:70℃和105℃兩種;交聯聚乙烯絕緣:90℃;
(2)、氟塑料絕緣和護套:220℃和260℃兩種;氟塑料絕緣和105℃阻燃聚氟乙烯護套:90℃和125℃兩種。
(3)、低鹵低煙阻燃PVC絕緣和護套:70℃;無鹵低煙阻燃聚烯烴絕緣和護套:90℃和125℃兩種。
3、zui低環境溫度:
(1)、阻燃聚氯乙烯絕緣和護套:固定敷設-40℃;非固定敷設-15℃;
(2)、氟塑料絕緣和護套:固定敷設-60℃;非固定敷設-20℃;
4、電纜安全敷設溫度不應低于0℃。
5、耐火特性:
符合IEC331規定 符合GB12666.6規定火焰溫度 750℃ 火焰溫度 950℃-1000℃火焰溫度 750℃-800℃ 燃燒時間 3h 燃燒時間90min 燃燒時間90min 冷卻時間 21h 附加電壓 額定電壓 附加電壓 額定電壓 附加電壓 額定電壓 附加電流 3A 附加電流 3A 附加電流 3A A類 B類
6、敷設推薦的允許彎曲半徑:非鎧裝、編織屏蔽電纜應不小于電纜外徑的6倍;
鋼帶鎧裝電纜應不小于電纜外徑的12倍;
氟塑常見耐火電纜型號NH-YJV耐火交聯塑力電纜。
